电子特气之元素化学—刻蚀能手八氟环丁烷（c-C4F8）

八氟环丁烷（Octafluorocyclobutane，CAS 号：115-25-3，制冷剂简写RC-318/R318）是一种全氟环烷烃，其分子结构和基本性质使其在工业领域具有独特价值。尤其是高纯产品作为等离子体蚀刻气体，用于制造 90nm 以下的集成电路；高温分解产生的活性氟原子可清除反应腔残留物，提升晶圆良率。

一、分子结构

1. 组成与构型：八氟环丁烷的分子式为 C₄F₈，由四个碳原子构成四元环，每个碳原子连接两个氟原子，形成高度对称的平面四方形结构。这种对称性赋予分子极低的极性（偶极矩为 0），使其在有机溶剂中溶解度较高，而在水中几乎不溶。

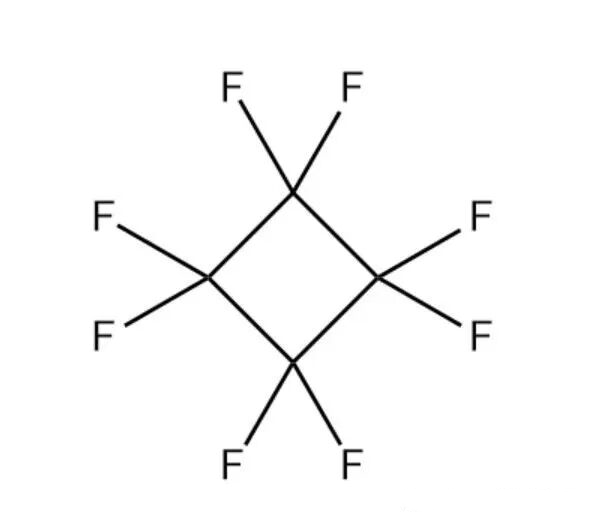

1. （分子结构图）

2. 化学键特性

• 碳 - 氟键

  键长约为 1.35–1.39 Å，键能高达 565 kJ/mol，远高于碳 - 碳键（347 kJ/mol），这是分子热稳定性的主要来源。氟原子的强电负性导致电子密度集中在氟周围，进一步增强了分子的化学惰性。

• 碳 - 碳键

  键长约为 1.39 Å，键角接近 90°，略小于理想四面体角（109.5°），这一结构特点使得环丁烷环存在一定张力，但氟原子的空间位阻效应通过均匀分布得到缓解。

3. 分子对称性分子属于 D₄h 点群，具有四个 C₂轴和四个 C₄轴，以及对称中心和镜面。这种高对称性不仅强化了稳定性，还使其在核磁共振（NMR）谱中呈现单一信号，便于结构分析。

二、基本性质

1. 物理性质

• 状态与外观

  常温常压下为无色、无味、无毒的气体，低温下可液化（沸点：-6.0℃），临界温度 35.3℃，临界压力 5.4 MPa，便于储存和运输。

• 密度

  气态密度约 1.48 g/L（标准状况），液态密度约 1.56 g/cm³，显著高于空气。

• 溶解性

  几乎不溶于水（20℃时溶解度仅 0.05 g/L），但易溶于有机溶剂如四氯化碳和氯仿。

• 热性能

  比热容和热导率较高，作为冷却剂时热传递效率优异；标准生成焓较低（ΔHf≈-2740.4 kJ/mol），表明其生成时释放能量较少，化学稳定性突出。

2. 化学性质

• 稳定性

  在常温常压下几乎不与任何物质反应，分解温度超过 400℃，即使在高温等离子体环境中也仅缓慢分解为四氟化碳（CF₄）和氢氟酸（HF）。

• 非反应性

  对金属、橡胶、塑料等材料无腐蚀性，可作为惰性介质用于高精度工业过程（如半导体蚀刻）。

• 燃烧特性

  不可燃，但在高温下可能与强氧化剂发生反应；燃烧热值约 59.3 MJ/kg，燃烧产物主要为 CO₂和水蒸气，环境影响较小。

3. 毒性与环境影响

• 毒性

  急性毒性较低（小鼠吸入 LC₅₀＞78 pph/2H），但长期高浓度暴露可能对中枢神经系统产生影响，职业接触限值（匈牙利）为 TWA 200 mg/m³。

• 环境效应

• 臭氧层破坏潜值（ODP）

  0，对臭氧层无影响。

• 全球变暖潜值（GWP）

  根据不同研究，GWP 值在 3400–9700 之间（以 CO₂为基准），大气寿命约 32 年，属于强效温室气体，需严格控制排放。

• 生物降解性

  极难被生物降解，可能在环境中长期积累，但生物富集性较低。

一、四氟乙烯二聚法

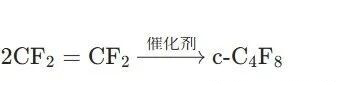

核心反应：氟乙烯（TFE）在催化剂作用下发生二聚反应生成八氟环丁烷：

技术细节

1. 催化剂选择

• 金属氟化物催化剂

  如氟化铬（CrF₃）、氟化镍（NiF₂）或氟化钴（CoF₃），通常负载在活性炭或氧化铝载体上，可提升反应选择性至 80% 以上。

• 自由基引发剂

  在高温（300–500℃）下，通过自由基链式反应促进二聚，但需严格控制温度以避免过度聚合。

2. 反应条件

• 温度与压力

  中温（200–350℃）和中压（1–5 MPa），采用固定床或流化床反应器，停留时间约 10–30 秒。

• 副产物控制

  主要副产物为六氟丙烯（HFP）和全氟异丁烯（PFIB），通过调整催化剂配比和反应空速可将其含量降至 1% 以下。

二、直接氟化法

核心反应：环丁烷（C₄H₈）与氟气（F₂）在催化剂作用下直接氟化生成八氟环丁烷：

技术细节

1. 催化剂与反应器

• 催化剂

  常用氟化钴（CoF₃）或氟化镍（NiF₂），需在 300–400℃下预氟化以激活表面活性位点。

• 反应器设计

  <section style="-webkit-tap-highl


  标签：
